基本體的複合

第七章



定義了「基本形」作為基礎,於是形狀的問題也就比較便於敘述;

這一章要開始探討立體的問題,目的是要在繁雜的萬物中找出簡單的原則。

萬物都可以視為『基本體』的組成。

有的組成只是簡單排列,有的是相加的堆疊(正組合)

也有的是相減的,我稱之為『負組合』

如果是好幾種的組成我稱它為『複合』

堆疊在一起的「基本體」有時候很難明確區分它屬於「排列」還是「組合」,但這並不妨礙我們對它們的分析,因為我們的目的在於理出它們的規則以便讓作畫過程輕鬆的進行。

我發現長久以來大家作畫,花在打草稿的時間相當多,橡皮擦也用個不停。這現象讓我想到古人所說的『成竹在胸』這句話。它有兩層涵義,一是你必須熟悉竹子的各部分「零件」,另一個是你要清楚竹子的姿態。

我創造了『基本體』的概念,以及一些為了搭配「基本體」的前置課程,就是想幫助你建立一些「零件」和「組件」,好讓你可以『成竹在胸』。

有了『基本體』的觀念之後,再繁雜的物體,你都將『了然於胸』、輕鬆面對了。



第一課          基本體的產生





「基本形」延伸到一個『高度』就會成為三度空間的物體,形成的方式有三種:

柱體:向上延伸而形狀不變。所以三角形變成三角柱,方形成為了方柱,圓形成為了圓柱體。

錐體:向上延伸而形狀漸漸縮小至一點。所以三角形變成了三角椎,方形成為了方椎,圓形變成了圓錐。

球體:任何一個形狀上下左右旋轉所經過的空間就是一個球體。

我們可以認為所有的物體的樣式都是由這三個基本體所組成。

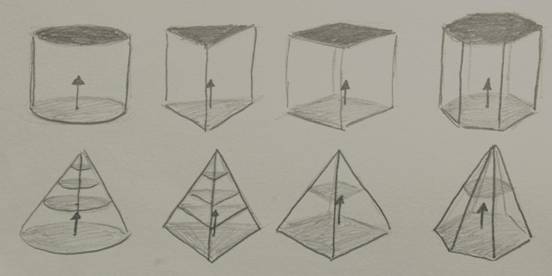

下圖是柱體與錐體的形成:

06基本體形成

椎體可以是歪斜的

07斜椎體

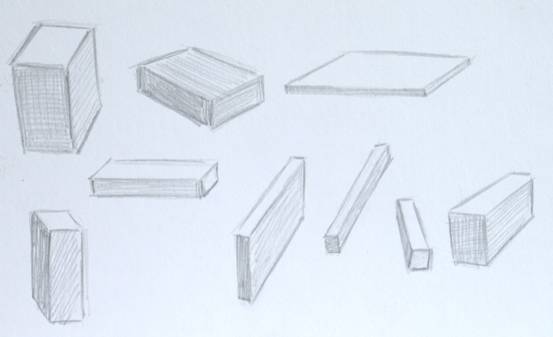

這些長、寬、高不同的都是方柱。07立方體各個尺寸

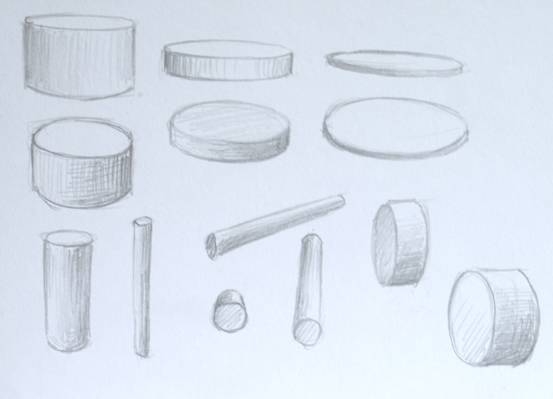

這些直徑、高度不同的都是圓柱。

07圓柱體各個尺寸

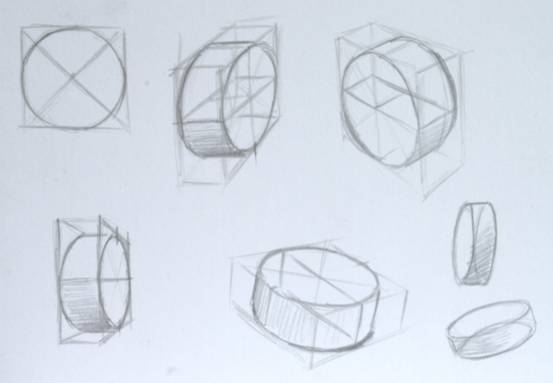

這是各種方向的圓柱體作畫過程。

07圓柱體各個方向

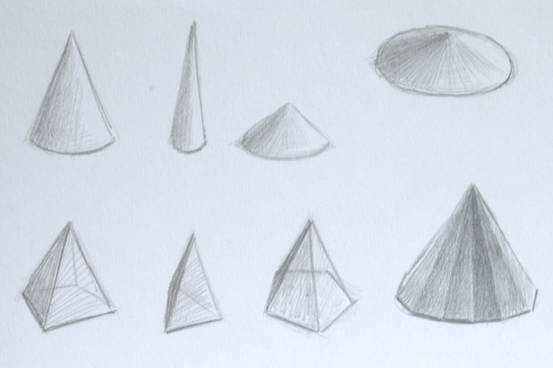

這是各種椎體。

07椎體多邊



第一課          基本體的排列組合



由於方柱與圓柱的出現率比較高,所以我列出的例子會比較多些。



柱體的排列

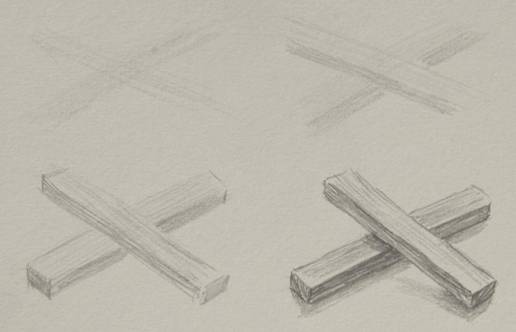

兩支木條

不必打草稿,直接畫上兩條交叉的「二號灰階」作為草稿,再把木條的垂直面塗抹一下,記得上面那條先處理,下面那條要閃過上面的。再來把木條的角落畫銳利一點,最後加上陰影。



06基本體兩方柱



四支木條

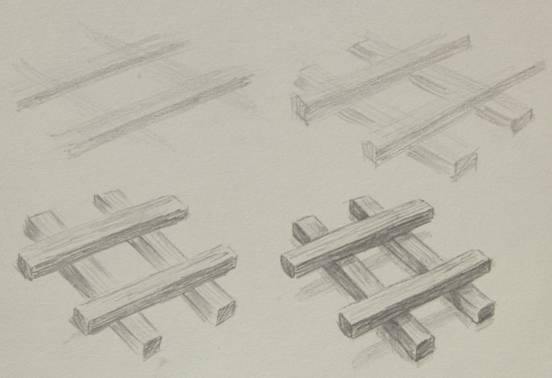

和上一張一樣只是多兩支而已,當然也多了一些影子,就當作加上變化來練習就好。

06基本體方排列



工作梯

這個工作梯斜靠在欄杆上,總數是八支柱體的排列,先輕輕的安排好,塗抹出大約的柱子寬度,然後把陰暗那一邊分配一下,最後將柱子交接處強調一下就完成了。

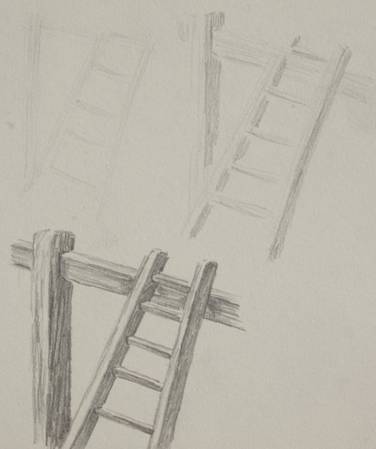

06基本體方工作梯

階梯

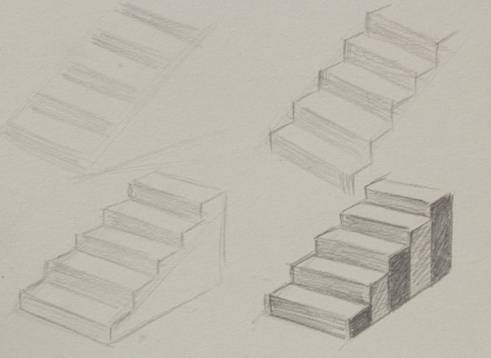

階梯只是幾個高度不相同的方柱子排列而已。先算好有幾個,把垂直面先塗抹一下,注意要一樣高,階梯面也要保持一樣距離,而後在側面把角落一格一格整理好。

06基本體方階梯



方椅

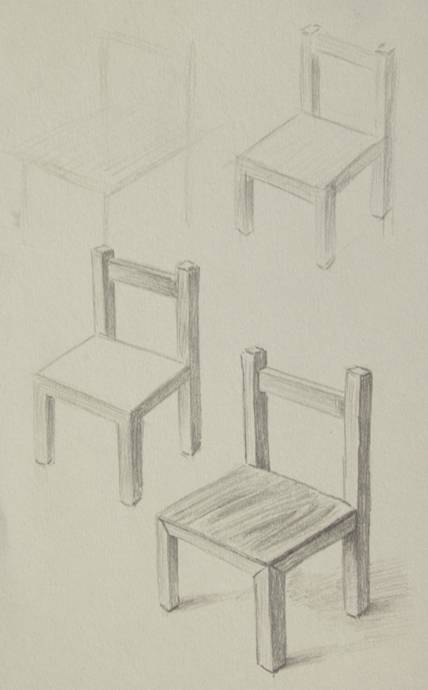

這張是最簡單的椅子,四條腿保持垂直且互相平行,後面兩支長一倍,靠背那支橫向的棍子比較細,插榫在兩支長的腳之間;椅子面是一個很扁的方柱子,躺在四支柱子上,有點木紋。注意前半部的柱子與柱子交接的地方是45度角。

06基本體方柱椅子

圓柱的排列

桌腳

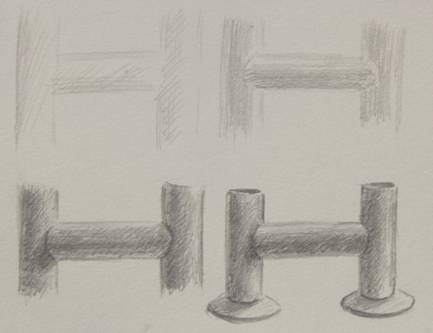

這三支圓柱體,以H形排列,請注意圓柱子的連接處與方柱子大不相同。我把柱子底部加兩個扁扁的錐體後,看起來會站得穩些。

06基本體圓桌腳

三層圓柱架子

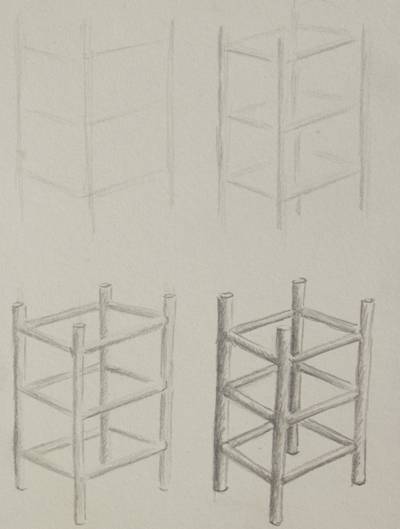

16支圓柱體組成的架子,因為這麼多柱子,練習的時候畫面不大,所以畫不到細節,你只要約略的表示柱子的光線方向即可,別忘記以前學過的『方向感』課程中的『多層平行』,記得要運用上。

06基本體圓架子

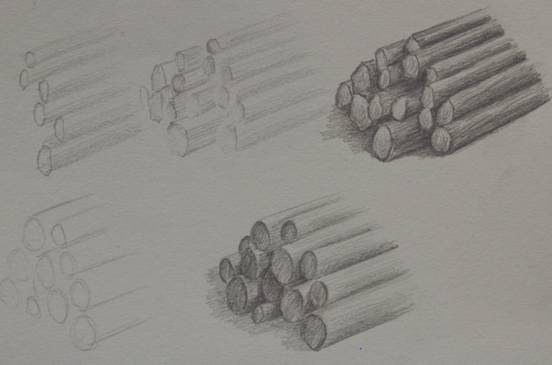

一堆柱子

一堆柱子並不需要一支支打草稿,從側面看先數數有幾支,就塗抹幾組漸層,用一組漸層表示一支柱子。

柱子末端長短不齊,突出的先畫,內縮的後畫;注意柱子的直徑,每一支都一定要依靠到左右兩支,以免看起來像懸空。

06基本體一堆木材



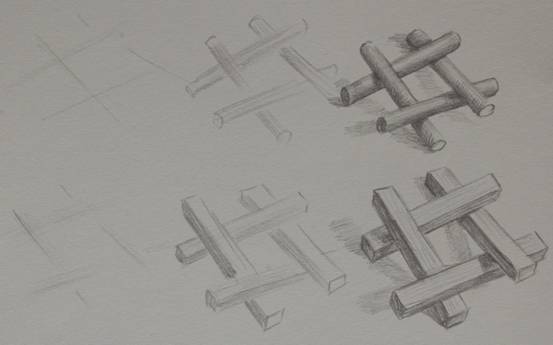

柱子交錯

四支柱子交錯,互相重疊,比較難一點的是「影子的處理」,因為重疊的關係使得柱子的一端高離地面,因此它的影子要越高越開。

06基本體堆疊

下圖是物體抬高之後影子的變化。

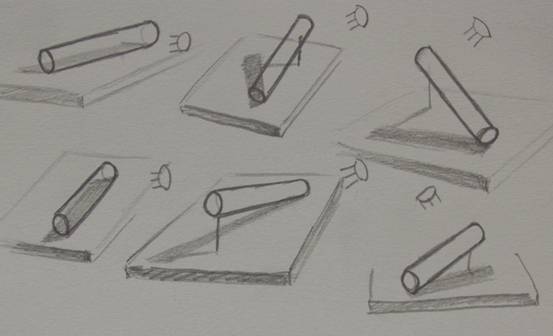

06基本體堆疊影子

軟柱子交錯

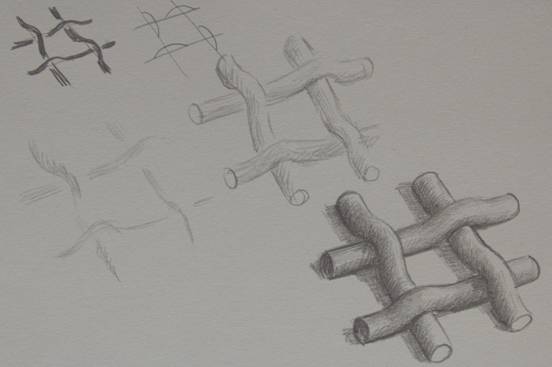

柔軟的柱子缺少支撐的時候就會下墜,當它們堆疊相跨要注意起伏的過程,直徑不要變。

06基本體堆疊軟

欄杆

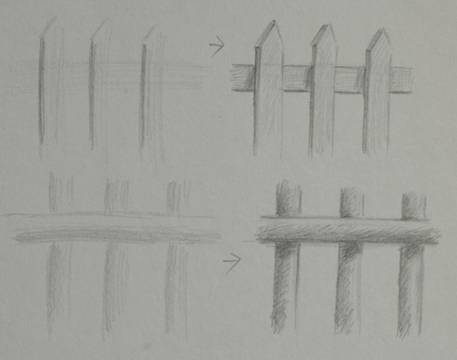

07欄杆

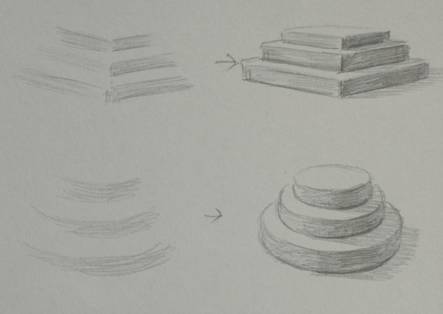

堆疊

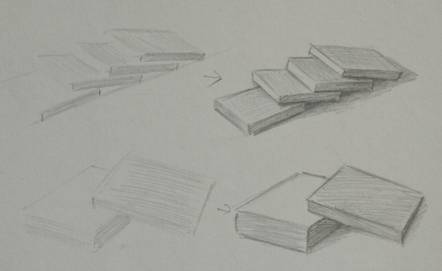

07方堆



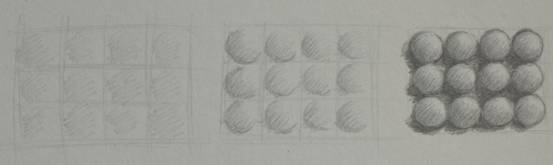

07圓堆

椎體與球體排列

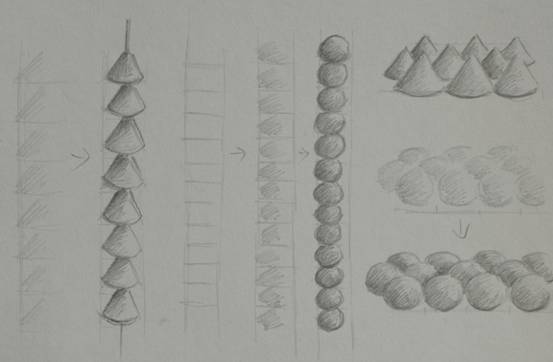

我將球體與椎體合併敘述,因為這種情形比較少見,多半出現在一串首飾或是欄杆的造型。

07球排列

07椎球串



第二課          基本體的正組合



方塊組合

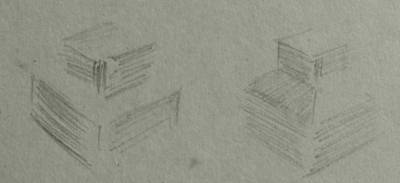

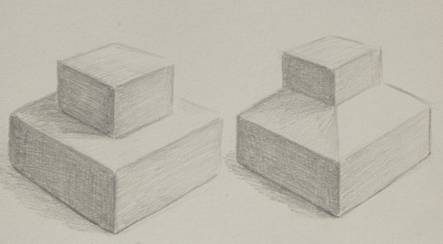

比較兩個範例,左邊是方柱堆疊,右邊的腰部則多了一個方錐將兩個方柱連結。



06基本體組合3-2

06基本體組合3



錐體加上圓柱

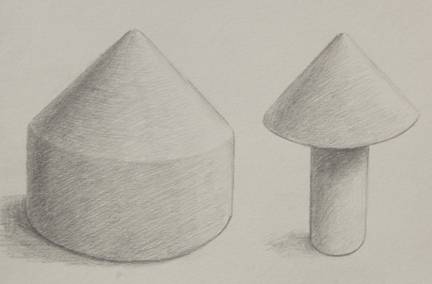

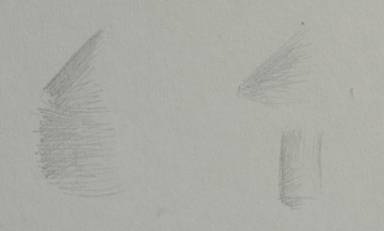

圓柱體與錐體的組合,只是兩圖的圓柱體粗細不同,右邊那個別忘記加上陰影。



06基本體組合1

06基本體組合1-1



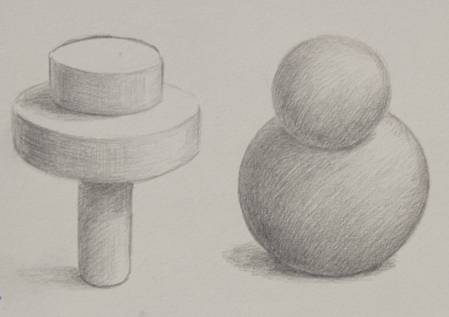

下圖左邊為三個圓柱體組合,右邊是兩個球體組合,我還是強調請你記得加上陰影。

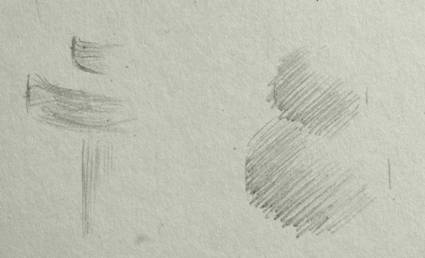

06基本體組合2-2

06基本體組合2



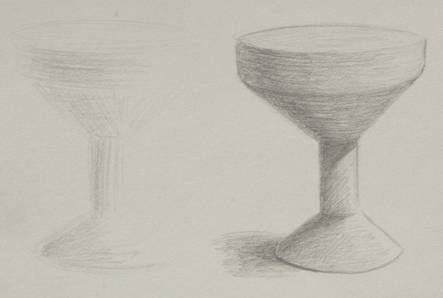

下圖的組合依序為:圓柱體、倒椎體、圓柱體、椎體,左邊則是草稿,相信你已經可以開始感到以前那種打草稿方式很多餘且不科學了吧?

06基本體組合4

組合的椎體

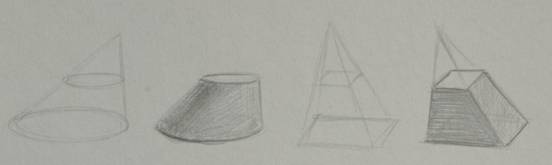

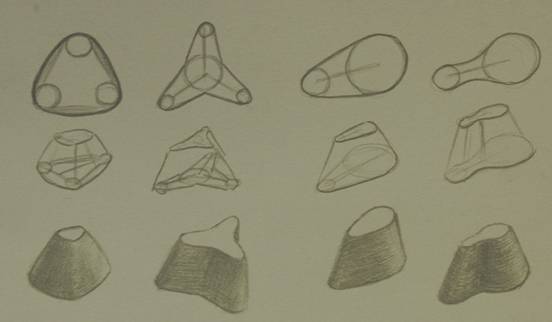

下面是四個組合的椎體,也可以說是變形的椎體,只是被削去了頂端。因此它們的『底』和『面』形狀都一樣,而面積不同,畫這種椎體要注意它們的底在哪裡。

06椎體變形



第三課          負組合

基本體相減叫做負組合。。

方柱子與圓柱子的負組合

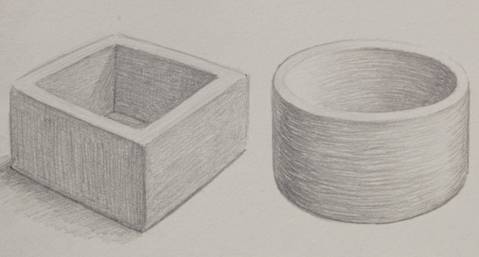

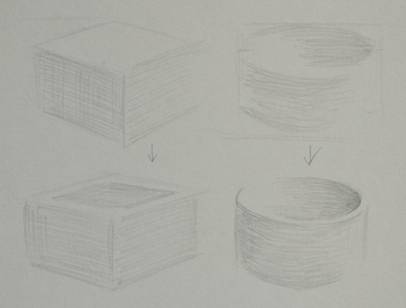

左邊是兩個方柱相減成為一個方管子,右邊是一個較粗的圓柱被一個較細的圓柱減去之後就形成了管子。

06基本體負組合1-1

06基本體負組合1

球與錐的負組合

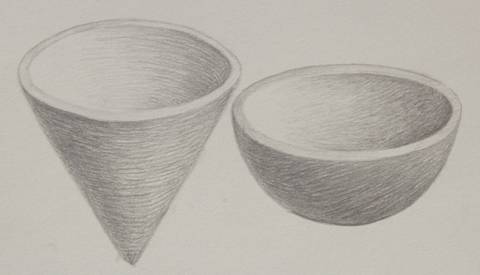

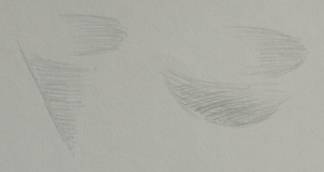

兩個椎體相減成為甜筒狀,兩個半球體相減就成為碗狀。

06基本體負組合2-2

06基本體負組合2





第四課          基本體的複合

基本體有排列、有運動、有正負組合的叫做複合。



06基本體複合3個碗

第五課          基本體的應用

房屋模型

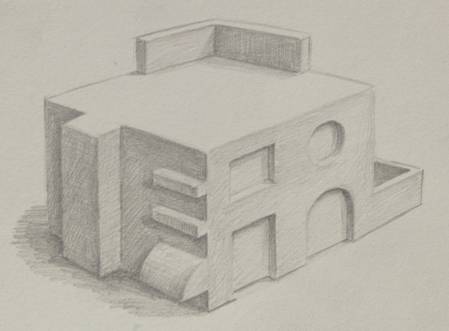

房屋可以看作是一個大方塊被挖去或是被添加一些「基本體」。

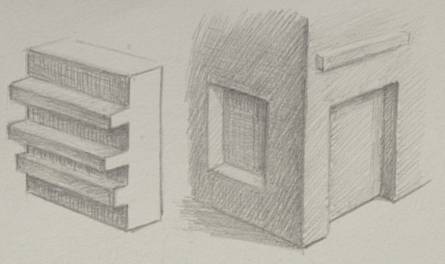

06基本體組合方塊增減

06基本體組合方塊增減2

齒輪模型

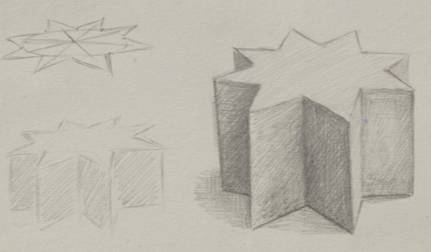

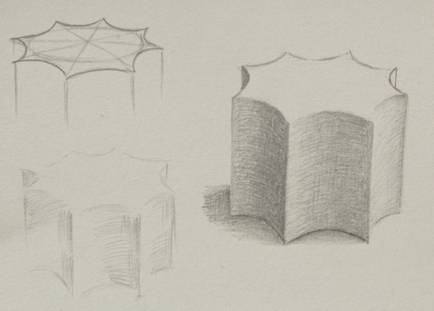

下面像齒輪的柱體,可以看成是一個圓柱體被減去邊緣。

06基本體組合星狀

06基本體組合齒輪狀

碗盤杯子

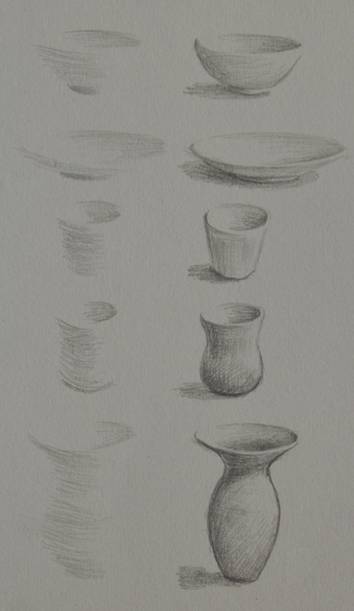

碗盤杯子型態都一樣,只是深度的差別。

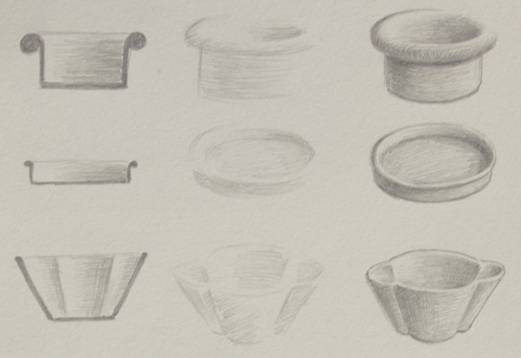

06基本體盤子

第六課          基本體的解剖

認識物體的外形之後,你應該已經開始感受到萬物在你眼中顯得單純許多,但是我們還要進一步解剖它們透視它們。

剖面與俯瞰

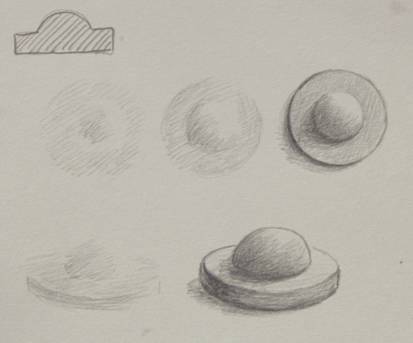

認識物體的剖面也是理解它構造的重點,「剖面」就是像切蛋糕從中間一分為二,切開之後你是否更清楚這物體是由哪些基本體所組成呢?

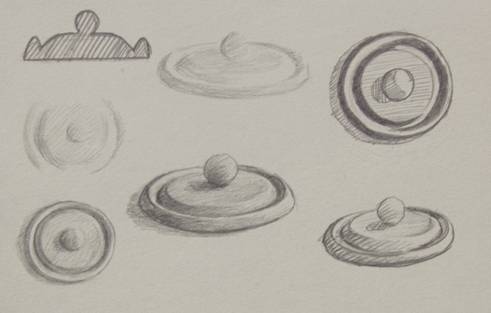

06基本體複合正視1

06基本體複合正視2

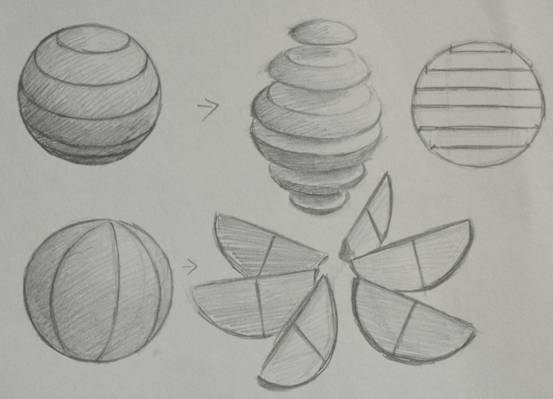

一個球可以「橫切」,可以從『大圓』切;「大圓」就是通過球中心的圓,這樣切起來跟地球的經緯度完全一樣。

07球切



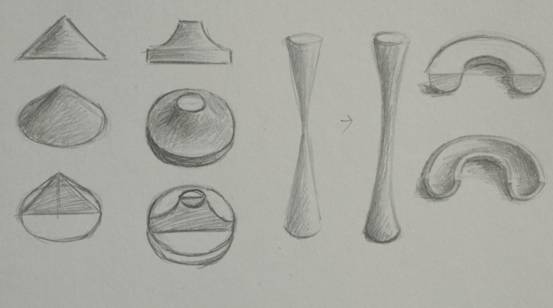

07解剖

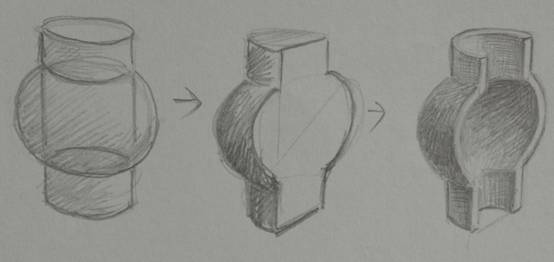

下圖為一個圓柱體與球體組合後剖開再挖空的構造。07解剖2



你是否願意用想像的方式,自行做更多「基本體」的排列組合,用你的理解力給予這些「想像物體」一些光線變化呢?如果你這樣做,等到看見實際物體的時候,你的理解力會更強,觀察會更深入且作畫速度會更快。

萬物的外貌並不複雜,希望你使用基本體的方式去分析它們,並經常配合光線使用適當的『漸層』給予適當的明暗效果。
