基本體的複合

第八章  基本體的運動





把「基本體」當作有是生命的結構體,認為它們會變換姿勢做運動,不僅很有趣,也是很實用的觀念。

基本體的運動有:『轉折、彎曲、旋轉、扭轉』四種。

轉折的特徵是突然的轉向,彎曲則是緩慢柔順的轉向;

旋轉是繞行攀升,扭轉則為該體自身的原地轉向。

特別要提的是「扭轉」會比較難以理解,你需要運用空間感仔細的去感受你所配置的明暗是否產生了適當(前、後、左、右、上、下)的效果。



第一課          彎曲與轉折

方柱的彎曲折

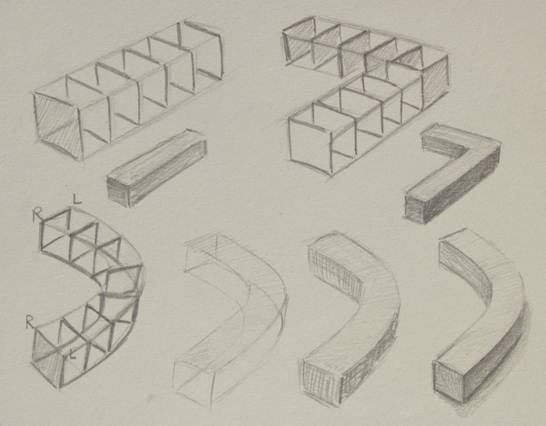

讓我們先把方柱子大約每一公分的位置畫上橫斷面,比較彎曲和轉折之後,你會看到那些橫斷面的變化。

下圖中直角的那個L形的方柱屬於轉折而不是轉彎,所以,『折』也可以認為是「相接的排列」。你注意到嗎?柱子彎曲的時候它的寬度是不變的。畫轉折比較容易,只要先畫上面,再加以處理側面和末端即可,轉彎的話,就必須知道柱子的四個邊所經過的路線。你先依照圖例,先畫透明的那個,然後再畫右下角那個。

06基本體柱體方彎曲1

方柱與圓柱轉折比較

轉折事實上也可以當作是一種排列,只是接合比較緊密。

08折

方柱子曲折作畫過程

先畫上面的曲折狀態,再加上柱子的厚度,最後把稜角邊界畫清楚加上陰影。

08方曲折



06基本體柱體方彎曲1

方柱子轉折的作畫過程

像圍牆般的高度總是會讓人忘記它也是轉的折柱子,所以我再做一次示範。

06基本體柱體方轉折

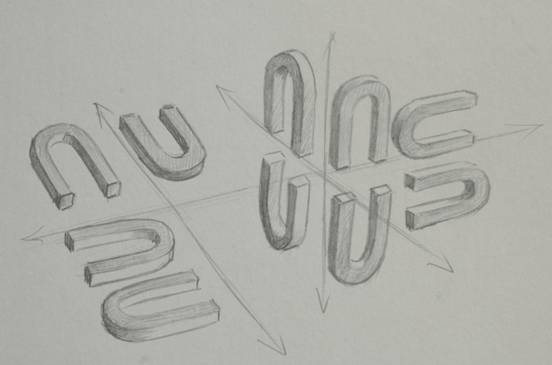

這是平躺、直立、倒立的各個方向的彎曲方柱。

08馬蹄方

像個空心的立方體的轉折也是常見的模式

08方塊方向方柱子

這是三角柱子的彎曲狀態

08三面柱子彎曲

這是五角柱子的彎曲

08五面柱子彎曲



圓柱體的彎曲

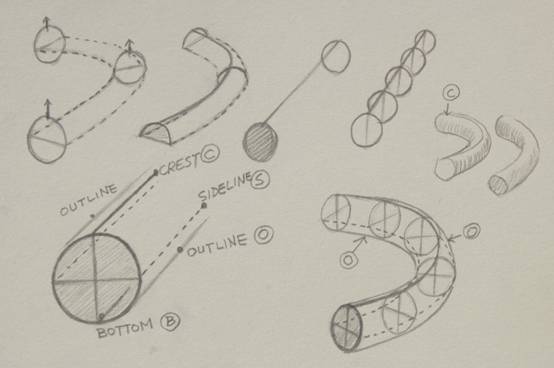

一條簡單的圓柱事實上有許多內容,我們看一下圓柱的末端有畫個十字,

十字頂上順著柱子那條線叫做『脊線』,

下方是『底線』,

兩側的虛線叫做『腰線』,

另外兩條灰色的是『輪廓線』。

轉彎之後,請注意觀察你所畫的是「脊線」、「腰線」、「稜線」還是「輪廓線」。

06基本體圓柱剖面

圓柱子轉彎的作畫過程

這馬蹄鐵形狀的圓柱體,直的部分兩邊都相同,轉彎部分則看光源而有不同的變化。

06基本體柱體圓彎曲1

讓圓柱子以三度空間的方式曲折,練習對光線和影子的掌控。

08圓柱立體曲折

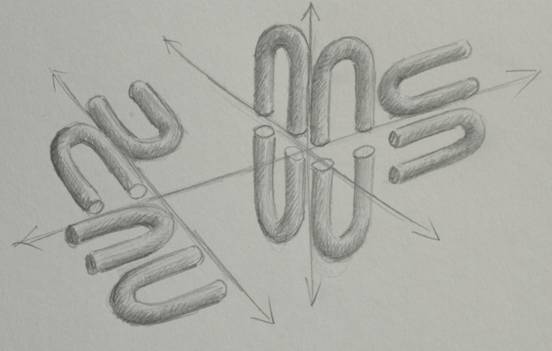

這是各種方向的彎曲圓柱體

08馬蹄圓

把圓柱體做三度空間的轉折

08方塊方向圓柱子

圓柱彎曲的結構

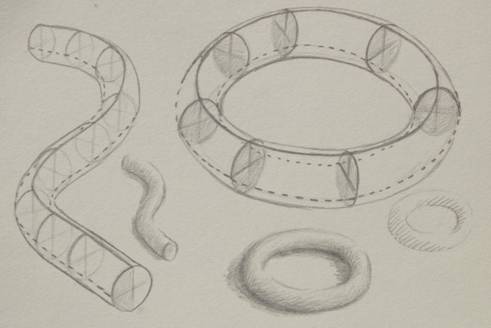

下圖是S形和圓環彎曲的解說圖,請注意『脊線』、『底線』、『腰線』、『輪廓線』和「橫斷面」的走向。



06基本體柱體環剖面

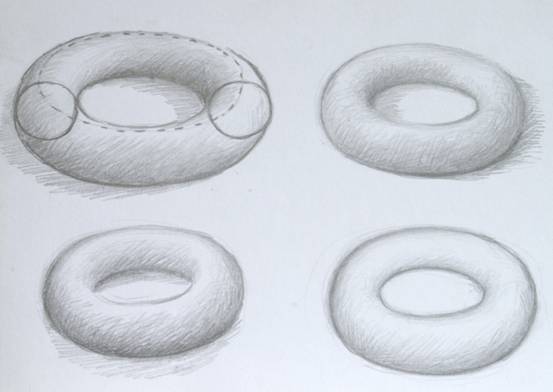

這是四個不同光源的圓柱圈

08甜甜圈光線

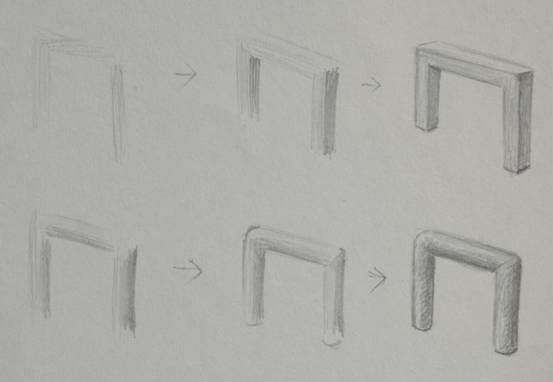

下圖是方柱子與圓柱子分別以轉彎或轉折的方式形成的框

06基本體彎曲非彎曲

第一課          旋轉和扭轉

旋轉跟彎曲差別在彎曲沒有重疊。

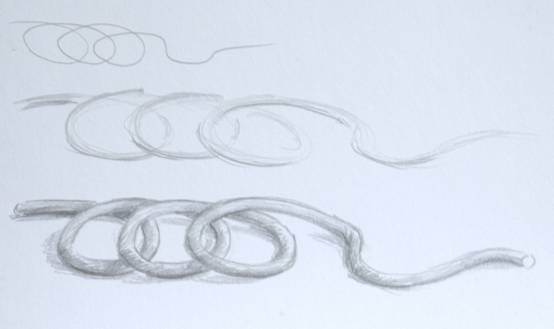

這是圓柱體的旋轉,先把彎曲的路徑輕輕塗抹出來,再將重疊部份分出上下,最後加強圓柱體本身的明暗漸層效果。



08圓柱體連續轉

方柱的旋轉

方柱旋轉比圓柱稍微難一些,因為要注意不同面的位置和光線變化。方法跟圓柱旋轉一樣,先塗抹上面,再將兩個側面因為旋轉而產生的漸層配置好。

06基本體柱體方旋轉

試試看單一圈的旋轉,旋轉的時候上面可以保持向上或是稍微傾斜,你也可以做反向的旋轉以及垂直的旋轉。

06基本體柱體方旋轉2

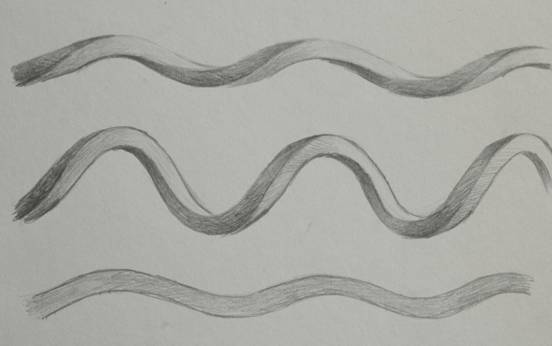

下面三個圖形其實都相同,只是中間的那條彎曲弧度比較大。

經過塗抹漸層之後,便成為了旋轉的方柱子。

08方柱旋轉3

方柱體的扭轉

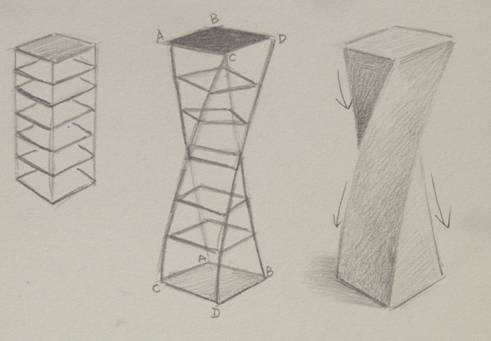

把方柱子切成許多段,再將它扭轉就可以輕易的看出它每個段落如何改變方向,柱子的四邊光線變化要用心體會。

06基本體柱體方扭轉

這是兩條旋轉的方柱子糾結在一起,直覺上是一種『扭轉』的動作,但事實上是旋轉。

08方纏繞

這是三角柱的旋轉和扭轉,請選定一個稜脊仔細觀察它的動向。

08三面柱子彎曲扭轉

這是方柱的隨意旋轉與扭轉練習

08方柱子彎曲扭轉

圓柱旋轉再解說

讓我們先練習轉一圈,如果很多圈,你可以在彎曲的頂點用圓圈做記號表示圓柱體的口徑,這樣的做法比較不會讓圓柱體突然有被壓扁的感覺。

06基本體柱體圓旋轉2

06基本體柱體圓旋轉



06基本體柱體圓旋轉3

下面三條同樣形狀的圓柱體,第一條只有彎曲,第二條為小弧度的旋轉,第三條為大弧度的旋轉。

08圓柱旋轉3

這是兩條圓柱體各自旋轉,也是兩條在一起扭轉的樣子。

08圓纏繞

我用一支直的圓柱體做輔助,再次說明圓柱體旋轉的姿態。

08圓柱體繞柱子旋轉

第二課          球體的運動

把球體認為是會做伸縮運動的活物,或是將它當作揉麵團也可以,它的動作有:

壓扁、拉長、與內縮。請用『漸層』控制它的凹凸,這是非常重要的訓練,在往後遇到複雜的物體表面或是不規則物體都一定要用到這些基礎。

06基本體球變形

08球變形2



第三課          基本體運動的應用

典型又常見的基本體運動實例就是繩結,我用它來做範例如下:

單結

學會彎曲之後,只要加上重疊就可以輕易的畫出繩子打結。無論繩子怎麼交錯,只要在交界處加上一點陰影就可以讓它們上下分明,得到立體效果。

06基本體運動單結

8字結

當你具備『基本體運動』的概念,自然不用為了輪廓傷腦筋了,你只要用一條線畫出繩子的路徑就足夠當作草稿了。

06基本體運動8結

平結

這是兩條繩子各彎半圈重疊在一起。

06基本體運動平結

這是拉緊程度不同的結

08鬆緊

縮短結

06基本體運動縮短結

   結語

我希望課程到這裡,你已經可以運用『基本體』的觀念來看待一個物體的構造和它的活動狀態。『基本體』以及它的「運動」是個很實用又科學的觀念和做法,從基本體的類型到「排列」、「組合」,到「運動」,是我用科學方法所分析出來的教學方式,以前你被教導使用『畫線條的思維』在打輪廓的步驟上花費不少時間,希望你從現在開始要很乾脆的捨棄,別再讓那習慣絆住你。
